อะแดปเตอร์เมาท์แผง-พอร์ต USB และ HDMI แบบคู่สำหรับพื้นที่-ตู้ควบคุมและแผง HMI แบบจำกัด

อะแดปเตอร์เมาท์แผงพอร์ตคู่-รวมอินเทอร์เฟซสองอินเทอร์เฟซ-USB-A, USB-C หรือ HDMI- ไว้ในโมดูลขนาดกะทัดรัดโมดูลเดียว หนึ่งคัตเอาท์แทนที่จะเป็นสอง เครื่องจักรน้อยลง รูปแบบที่สะอาดขึ้น ประกอบเร็วขึ้น คู่มือนี้ครอบคลุมถึงชุดค่าผสมทั่วไปห้าชุด วิธีระบุ และสิ่งที่ต้องยืนยันก่อนสั่งซื้อ

• อะแดปเตอร์เมาท์แผงพอร์ตคู่-รวมสองอินเทอร์เฟซไว้ในโมดูลเดียว โดยต้องใช้แผงตัดเพียงแผงเดียวแทนที่จะเป็นสองโมดูล
• ขจัดช่องว่างช่องว่างที่จำเป็นตามปกติระหว่างช่องเจาะพอร์ต-พอร์ตเดียวสองช่องแยกกัน เพื่อนำพื้นที่แผงที่ใช้งานได้กลับคืนมา
• การรวมกันห้าแบบที่พบบ่อย: Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C
• เหมาะสำหรับตู้ควบคุม แผง HMI คอมพิวเตอร์อุตสาหกรรม ตู้คีออส และอุปกรณ์ OEM ที่มีพื้นที่แผงด้านหน้าจำกัด
• สำหรับใบเสนอราคา ให้ระบุ: การรวมพอร์ต ขนาดช่องตัดแผง ความหนาของแผง ความยาวสายเคเบิล และเวอร์ชัน USB/HDMI

คำนิยาม:อะแดปเตอร์เมาท์แผงพอร์ตคู่-เป็นโมดูลเดียวที่รวมอินเทอร์เฟซภายนอกสองอินเทอร์เฟซ (USB, USB-C หรือ HDMI) ไว้ในแผงเดียว- ตัวเครื่องที่ติดตั้ง ช่วยให้วิศวกรสามารถจัดเตรียมจุดเชื่อมต่อสองจุดผ่านตำแหน่งคัตเอาต์เดียวบนตู้ควบคุมหรือแผงอุปกรณ์

📋 สารบัญ

ปัญหา: พื้นที่แผงด้านหน้าได้รับการแก้ไขแล้ว แต่ความต้องการอินเทอร์เฟซไม่ได้เป็นเช่นนั้น

ตู้ควบคุมและแผง HMI มีพื้นที่แผงด้านหน้าคงที่ เมื่อวางจอแสดงผล ปุ่มกด หยุดฉุกเฉิน ไฟแสดงสถานะ และต่อมสายเคเบิลแล้ว พื้นที่ที่เหลือสำหรับพอร์ตบริการภายนอกมักจะจำกัดอยู่ที่แถบหรือมุมเล็กๆ

ในขณะเดียวกัน อุปกรณ์อุตสาหกรรมสมัยใหม่ต้องการอินเทอร์เฟซภายนอกหลายตัวในพื้นที่บริการเดียวกันมากขึ้น ระบบ HMI อาจต้องใช้ HDMI สำหรับจอภาพภายนอก บวกกับ USB สำหรับแป้นพิมพ์ในระหว่างการกำหนดค่า ตู้ควบคุมอาจต้องใช้ USB-A สำหรับเครื่องมือบำรุงรักษาแบบเดิม บวกกับ USB-C สำหรับแล็ปท็อปรุ่นใหม่ เครื่องมือทดสอบอาจต้องใช้พอร์ต USB สองพอร์ตสำหรับการบันทึกข้อมูลและอัปเดตเฟิร์มแวร์พร้อมกัน

เมื่อแต่ละอินเทอร์เฟซใช้อะแดปเตอร์พอร์ตเดียว-แยกกัน ผลลัพธ์ที่ได้คือช่องเจาะหลายช่อง ตำแหน่งการติดตั้งหลายตำแหน่ง และการจัดวางแผงที่หนาแน่น สำหรับอุปกรณ์ที่ผลิตเป็นชุด จะต้องเพิ่มต้นทุนการตัดเฉือน การประกอบ และการควบคุมคุณภาพด้วย

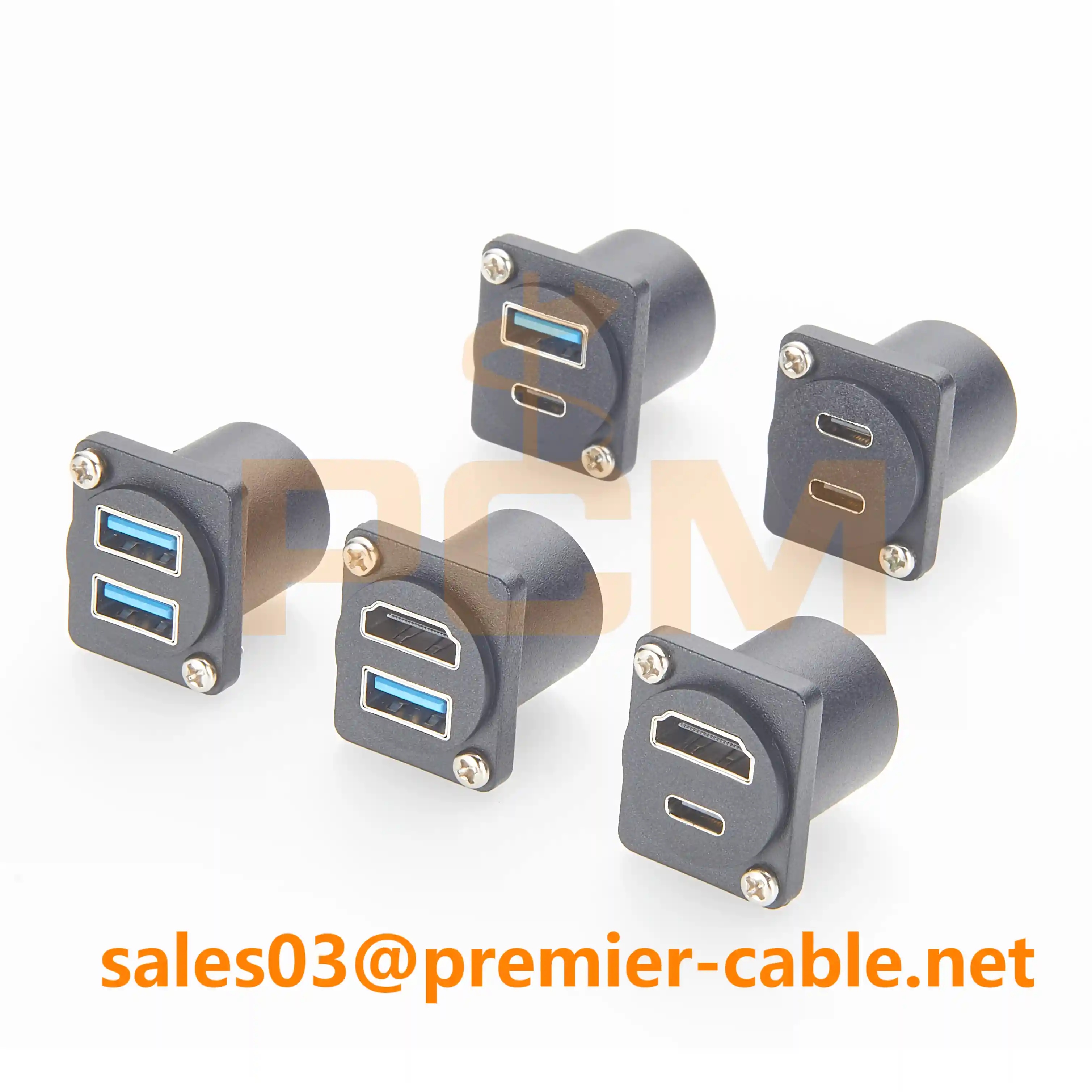

คอลเลกชันอะแดปเตอร์เมาท์พาเนล USB และ HDMI

ตัวเลือกการรวมพอร์ตคู่-

กลุ่มผลิตภัณฑ์ครบวงจรสำหรับตู้ควบคุม

พอร์ตเดี่ยว-เทียบกับพอร์ตคู่-: การเปลี่ยนแปลงในทางปฏิบัติคืออะไร

การประหยัดพื้นที่ไม่ได้เป็นเพียงการตัดออกเท่านั้น ระยะห่างขั้นต่ำระหว่างช่องเจาะสองช่องที่อยู่ติดกัน-ซึ่งจำเป็นเพื่อรักษาความแข็งแกร่งของแผง-จะถูกกำจัดทั้งหมดด้วยโมดูลพอร์ตคู่-

ห้าพอร์ตคู่ทั่วไป-

USB คู่-ก

USB สองพอร์ต-พอร์ตในโมดูลแผงเดียว เหมาะสำหรับอุปกรณ์ที่ใช้อุปกรณ์ต่อพ่วง USB รุ่นเก่า: ไดรฟ์ USB, คีย์บอร์ด, เมาส์, เครื่องสแกนบาร์โค้ด, แล็ปท็อปการบำรุงรักษา ตัวเลือกเวอร์ชัน USB: USB 2.0 หรือ USB 3.0 สำหรับงานบำรุงรักษาทางอุตสาหกรรมส่วนใหญ่ (อัพโหลดเฟิร์มแวร์ ดาวน์โหลดบันทึก) USB 2.0 ก็เพียงพอแล้ว แนะนำให้ใช้ USB 3.0 เมื่อมีการถ่ายโอนไฟล์ข้อมูลขนาดใหญ่เป็นประจำ

USB คู่-C

พอร์ต USB-C สองพอร์ตในหนึ่งโมดูล เหมาะสำหรับการออกแบบอุปกรณ์รุ่นใหม่ที่ใช้ Type-C สำหรับการถ่ายโอนข้อมูล การชาร์จ หรือทั้งสองอย่าง

USB คู่-อะแดปเตอร์เมาท์พาเนล

USB คู่-อะแดปเตอร์เมาท์แผง C

อะแดปเตอร์เมาท์แผง USB-A + USB-C

ยูเอสบี-เอ + ยูเอสบี-ซี

USB-A หนึ่งตัวและ USB-C หนึ่งตัวในโมดูลเดียว การผสมผสานระหว่างช่วงการเปลี่ยนผ่านที่ใช้งานได้จริง-สำหรับอุปกรณ์ที่ต้องให้บริการทั้งอุปกรณ์ USB-A รุ่นเก่าและอุปกรณ์ Type-C รุ่นใหม่ ขณะนี้นี่เป็นคำขอที่พบบ่อยที่สุดจากผู้ผลิตอุปกรณ์ OEM เนื่องจากครอบคลุมทั้งเครื่องมือบำรุงรักษาที่มีอยู่และแล็ปท็อปรุ่นใหม่โดยไม่ต้องให้ผู้ใช้พกอะแดปเตอร์

HDMI + USB-ก

HDMI หนึ่งตัวและ USB หนึ่งตัว-A ในโมดูลเดียว เหมาะสำหรับแผง HMI, พีซีแบบฝัง และระบบควบคุมที่ต้องการเอาต์พุตการแสดงผล + การเข้าถึงอุปกรณ์ต่อพ่วงจากแผงด้านหน้า เมื่อระบุ ให้ยืนยันเวอร์ชัน HDMI (1.4 สำหรับ 1080p, 2.0 สำหรับ 4K @ 60 Hz) และตรวจสอบว่าจำเป็นต้องใช้สายเคเบิลที่ใช้งานอยู่เพื่อให้สายเคเบิลด้านหลังยาวขึ้นหรือไม่

HDMI + USB-ซี

HDMI หนึ่งตัวและ USB หนึ่งตัว-C ในโมดูลเดียว เหมาะสำหรับระบบขนาดกะทัดรัดรุ่นใหม่ที่ผู้ปฏิบัติงานต้องการทั้งจอแสดงผลภายนอกและข้อมูลประเภท- C หรือการเข้าถึงการชาร์จจากพื้นที่แผงบริการเดียว

HDMI + USB-อะแดปเตอร์เมาท์พาเนล

HDMI + USB-อะแดปเตอร์เมาท์แผง C

ข้อมูลจำเพาะทางกลเพื่อยืนยันก่อนสั่งซื้อ

อะแดปเตอร์พอร์ตคู่-ต้องมีการตรวจสอบขนาดอย่างระมัดระวังมากกว่าเวอร์ชันพอร์ตเดียว- เนื่องจากช่องเจาะที่แผงมีขนาดใหญ่กว่าและระยะห่างด้านหลังมีความสำคัญมากกว่า

ต้อง-ยืนยันรายการ

1. การรวมกันของพอร์ตจำเป็นต้องมีอินเทอร์เฟซสองตัวใด
2. ขนาดแผงตัดขนาดช่องเปิดสี่เหลี่ยมในแผงโลหะ
3. ช่วงความหนาของแผงยืนยันว่าอะแดปเตอร์รองรับความหนาของกรอบหุ้มจริงหรือไม่ แผงที่หนากว่าอาจต้องใช้ด้ายแบบขยาย-
4. ความยาวและทิศทางของสายเคเบิลด้านหลังด้านหลังแผงมีพื้นที่ว่างเท่าไร? สายเคเบิลจำเป็นต้องออกตรง 90 องศาหรือมุมใดมุมหนึ่งหรือไม่?
5. เวอร์ชัน USB / HDMIสิ่งนี้จะกำหนดข้อมูลจำเพาะของสายไฟภายในและตัวเชื่อมต่อ

ดี-ถึง-ยืนยันรายการ (สำหรับโครงการที่กำหนดเอง)

คำถามที่พบบ่อย

พอร์ตทั้งสองในอะแดปเตอร์พอร์ตคู่-สามารถมีความยาวสายเคเบิลต่างกันได้หรือไม่

ใช่. เวอร์ชันแบบกำหนดเองสามารถมีความยาวสายเคเบิลด้านหลังที่แตกต่างกันสำหรับแต่ละพอร์ต นี่เป็นเรื่องปกติเมื่อจุดเชื่อมต่อภายในทั้งสองจุดอยู่ห่างจากแผงด้านหลังต่างกัน

โดยทั่วไปแล้ว อะแดปเตอร์พอร์ตคู่-จะรองรับความหนาของแผงเท่าใด

รุ่นมาตรฐานส่วนใหญ่รองรับความหนาของแผงอุตสาหกรรมและกรอบหุ้มทั่วไป สำหรับกรอบหุ้มที่หนาขึ้น มีให้เลือก-เกลียวแบบขยายหรือแบบแคลมป์- ยืนยันกับซัพพลายเออร์หากความหนาของแผงอยู่นอกช่วงมาตรฐาน

อะแดปเตอร์พอร์ตคู่-มีจำหน่ายในเวอร์ชันพิกัด IP65 หรือไม่

โดยทั่วไปเวอร์ชันมาตรฐานจะมี IP20 (ในอาคาร ไม่มีการสาด) รุ่น IP65/IP67 พร้อมปะเก็นและฝาปิดแบบปิดผนึกมีจำหน่ายสำหรับสภาพแวดล้อมแบบล้าง-หรือภายนอกอาคาร แต่ต้องระบุในขั้นตอนการเสนอราคา

USB-C บนอะแดปเตอร์แผงรองรับการชาร์จและวิดีโอหรือไม่

ไม่จำเป็น. USB-C คือฟอร์มแฟคเตอร์ของตัวเชื่อมต่อ อะแดปเตอร์แผงเฉพาะจะรองรับข้อมูลเท่านั้น ข้อมูล + การชาร์จ หรือข้อมูล + วิดีโอ (โหมด Alt) ขึ้นอยู่กับการเดินสายภายใน ยืนยันฟังก์ชันที่จำเป็นก่อนสั่งซื้อเสมอ

จะเกิดอะไรขึ้นกับคุณภาพสัญญาณ HDMI บนสายเคเบิลด้านหลังที่ยาวกว่า?

สำหรับ HDMI ที่มีความละเอียดสูงกว่า สายเคเบิลแบบพาสซีฟจะมีขีดจำกัดความยาวเกินกว่าที่สัญญาณอาจลดคุณภาพลงได้ หากการเดินสายเคเบิลด้านหลังยาว ให้ตรวจสอบกับซัพพลายเออร์ว่าจำเป็นต้องใช้สายเคเบิลที่ใช้งานอยู่หรือตัวปรับสัญญาณหรือไม่

ต้องการอะแดปเตอร์เมาท์แผงพอร์ตคู่{0}}แบบกำหนดเองหรือไม่

ส่งของคุณการรวมพอร์ต, ขนาดคัตเอาต์ของแผง, ความหนาของแผง, ความยาวสายเคเบิลด้านหลัง และเวอร์ชัน USB/HDMI. เราจะยืนยันความพอดีและส่งคืนรูปวาด

• มีการผสมผสานมาตรฐาน (Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C)
• ความยาวสายเคเบิลที่กำหนดเอง วัสดุตัวเรือน และเค้าโครงพอร์ตสำหรับโครงการ OEM
• ไม่แน่ใจว่าชุดค่าผสมใดที่เหมาะกับ? อธิบายเค้าโครงแผงของคุณแล้วเราจะแนะนำ

แหล่งที่มาของอะแดปเตอร์เมาท์พาเนล-พอร์ต USB และ HDMI แบบคู่

พรีเมียร์ เคเบิลผลิต-พอร์ต USB-A, USB-C และอะแดปเตอร์ยึดแผง HDMI สำหรับตู้ควบคุม แผง HMI คอมพิวเตอร์อุตสาหกรรม ซุ้ม และอุปกรณ์ OEM มีการกำหนดค่ามาตรฐานและแบบกำหนดเอง ติดต่อทีมวิศวกรของเราเพื่อขอรับการสนับสนุนข้อกำหนดหรือใบเสนอราคา

ผู้เขียน:ทีมวิศวกรรมเคเบิลพรีเมียร์

อัปเดตล่าสุด:พฤษภาคม 2569
